Sentido da carga, corrente e tensão em um circuito simples

Esta página foi organizada para quem está na 8ª série do Ensino Fundamental II. A ideia é entender, de forma clara, como uma bateria e um resistor formam um circuito e por que aparecem setas diferentes para elétrons, corrente e tensão.

linguagem simples pré-requisitos história da eletricidade BNCC grafo arrastável
Finalidade e análise

Finalidade

Explicar um circuito com bateria e resistor usando imagem, circuito interativo, diagrama, texto e grafo, em uma sequência adequada para iniciantes.

Análise

A página segue esta ordem: pré-requisitos → imagem do circuito → circuito interativo → materiais e leis → história → BNCC → grafo → próximos passos. Assim, a aprendizagem evolui do mais simples para o mais conectado.

Pré-requisitos: o que você precisa saber antes

Antes de estudar este objeto, vale conhecer estas ideias básicas.

1. O que é elétron?

É uma partícula muito pequena que tem carga elétrica negativa. Nos fios metálicos, são os elétrons que se movimentam.

2. O que é carga elétrica?

É uma propriedade da matéria ligada aos fenômenos elétricos. Ela pode ser positiva ou negativa.

3. Qual é a unidade da carga elétrica?

A unidade é o coulomb (C). Por enquanto, basta saber que ele mede quantidade de carga.

4. O que é corrente elétrica?

É o movimento organizado de cargas. Sua unidade é o ampère (A).

5. O que é tensão?

É a diferença de potencial entre dois pontos. Sua unidade é o volt (V).

6. O que é resistor?

É um componente que dificulta a passagem da corrente. Sua resistência é medida em ohm (Ω).

Dica: nesta página, o mais importante é distinguir três coisas: quem se move de verdade (elétrons), como a engenharia representa (corrente convencional) e onde a energia elétrica diminui (queda de tensão).
OLA • imagem do circuito

Imagem do circuito com setas

A imagem usa o caminho ajustado para a estrutura do OLA: circuito_eletronico_simples.png.

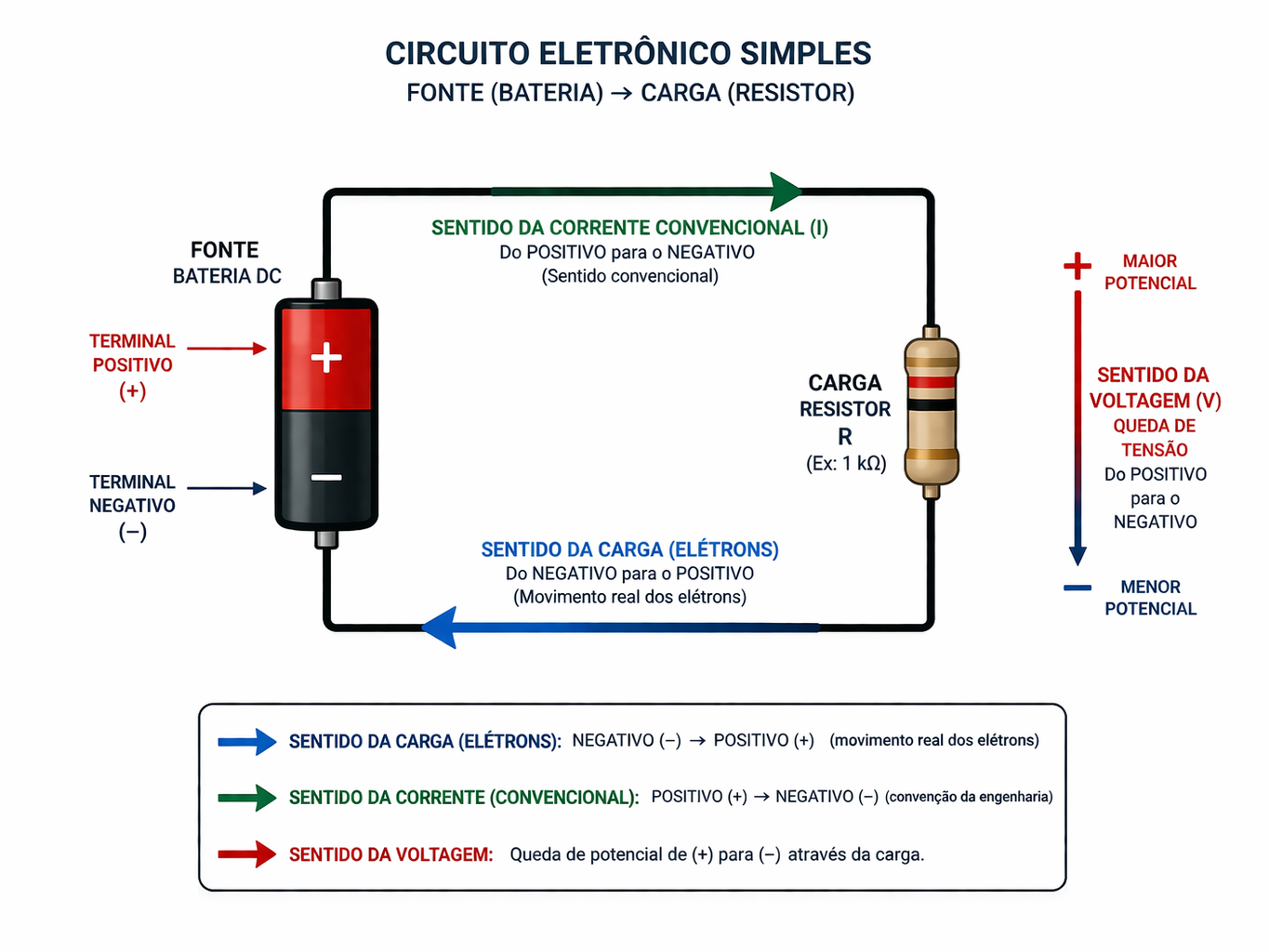

Circuito simples mostrando fonte, resistor, setas de elétrons, corrente e tensão
A imagem resume o circuito: a fonte cria diferença de potencial; a corrente convencional é desenhada do positivo para o negativo; os elétrons se movem no sentido contrário; no resistor ocorre queda de tensão.
OLA • circuito interativo

Circuito eletrônico simples

Passe o mouse, toque ou clique nos destaques coloridos do circuito. O texto muda e o grafo destaca o mesmo conceito.

Circuito simples com bateria e resistor Imagem interativa mostrando bateria à esquerda, resistor à direita, seta verde para corrente convencional, azul para elétrons e vermelha para queda de tensão. Circuito eletrônico simples Fonte (bateria DC) → condutor → carga (resistor) FONTE BATERIA DC + − CORRENTE CONVENCIONAL do positivo para o negativo CARGA RESISTOR R (ex: 1 kΩ) ELÉTRONS movimento real do negativo para o positivo maior potencial queda de tensão menor potencial
Como o circuito funciona: a fonte cria uma diferença de potencial. Essa diferença faz as cargas se moverem e a corrente atravessa o resistor.
Camada OLA: clique em um elemento do circuito para ver qual camada está sendo destacada: física, modelo ou abstração.

Problema resolvido

Pergunta-base: em um circuito elétrico ou eletrônico, qual é o sentido da carga elétrica, da corrente e da tensão?

Nos condutores metálicos, quem se move de verdade são os elétrons. Como eles têm carga negativa, seu movimento real vai do terminal negativo para o positivo.

A corrente convencional, usada em circuitos e livros, foi definida historicamente no sentido oposto: do positivo para o negativo.

A tensão não é algo que corre pelo fio como se fosse um líquido. Ela indica a diferença de energia elétrica entre dois pontos. No resistor acontece uma queda de tensão.

Elétrons (movimento físico): negativo → positivo Corrente convencional: positivo → negativo Tensão (queda de potencial): maior potencial → menor potencial

Visão estruturada OLA

Camada física

Mostra o que acontece no material: elétrons, campo elétrico, materiais condutores e resistividade.

Camada de modelo

Mostra como a engenharia representa: corrente convencional, tensão, resistência e leis de circuito.

Camada de abstração

Organiza o circuito como sistema: fonte, condutor, carga, energia, aprendizagem e contexto escolar.

Ideia central: o modelo de engenharia não precisa ser igual ao movimento microscópico das partículas para ser útil. Ele precisa ser coerente.

Materiais, condução e resistividade

Os elétrons não se movem da mesma forma em todos os materiais. Isso depende da resistividade, que é a dificuldade que o material oferece à passagem da corrente.

R = ρ · (L / A)

Onde: R é a resistência, ρ (rho) é a resistividade do material, L é o comprimento do fio e A é a área da sua seção.

  • Condutores: deixam a corrente passar mais facilmente. Ex.: cobre e alumínio.
  • Isolantes: dificultam muito a passagem. Ex.: plástico, borracha e vidro.
  • Semicondutores: ficam no meio do caminho. Ex.: silício.

E o ar? Em condições normais, o ar é quase isolante. Mas em tensões muito altas ele pode conduzir, como acontece no raio.

Leis importantes da eletricidade

1ª Lei de Ohm

V = R · I

Ela relaciona tensão, resistência e corrente.

2ª Lei de Ohm

R = ρ · (L / A)

Ela mostra que a resistência depende do material e do formato do condutor.

Lei de Joule

P = V · I

Ela ajuda a entender a potência elétrica e a transformação de energia em calor.

Leis de Kirchhoff

São leis usadas para analisar circuitos mais completos, com vários caminhos e componentes.

Quem foi Ohm e quem mais ajudou a construir esse conhecimento?

A eletricidade não foi descoberta por uma única pessoa. Vários estudiosos contribuíram em épocas diferentes.

Tales de Mileto

Observou fenômenos de eletricidade estática na Antiguidade.

Benjamin Franklin

Fez estudos sobre descargas elétricas e ficou famoso pela experiência com pipa e raios.

Alessandro Volta

Criou a pilha elétrica, base das baterias.

André-Marie Ampère

Estudou a corrente elétrica. O ampère recebeu esse nome em sua homenagem.

Georg Ohm

Mostrou a relação entre tensão, corrente e resistência. Por isso a unidade de resistência se chama ohm.

James Clerk Maxwell

Uniu eletricidade e magnetismo em uma teoria mais ampla.

Qual é a relação entre esse tema e a BNCC?

No contexto escolar, o estudo da eletricidade ajuda o aluno a entender fenômenos do dia a dia, como pilhas, lâmpadas, fios, choques, consumo de energia e segurança com aparelhos.

O que a BNCC espera nesse tema

  • Compreender circuitos elétricos simples.
  • Identificar materiais condutores e isolantes.
  • Relacionar corrente, tensão, resistência e consumo.
  • Usar conhecimento científico para interpretar situações do cotidiano.

Como isso aparece no OLA

  • Primeiro vem a base conceitual.
  • Depois aparecem imagem, diagrama e grafo.
  • Em seguida o aluno conecta leis, história e aplicações.
  • Por fim, ele avança para novos objetos relacionados.
Resumo: a BNCC pede compreensão de fenômenos e uso do conhecimento em contexto. O OLA organiza esse caminho de forma progressiva.

Diagrama de blocos — fonte → condutor → carga

Aqui o circuito aparece como sistema, com os três sentidos principais.

Diagrama de blocos do circuito com sentidos de elétrons, corrente e tensão Fonte bateria / fonte DC + − Condutor fio / trilha / caminho elétrico suporte ao movimento de carga Carga resistor / elemento consumo / transformação Corrente convencional + → − Elétrons − → + Queda de tensão maior potencial → menor potencial

Grafo conceitual atualizado

Você pode filtrar grupos, arrastar um nó e soltá-lo para fixar a posição. Os botões abaixo também controlam o zoom.

Grafo conceitual sobre carga, corrente, tensão, materiais, leis, história e BNCC
Descrição do nó: clique em um nó para ver aqui uma explicação.

Páginas relacionadas no OLA

Ordem sugerida de aprendizagem após esta página.

Carga elétrica

Base para entender positivo, negativo e quantidade de carga.

Corrente elétrica

Mostra o fluxo de cargas e o sentido convencional.

Tensão elétrica

Explica a diferença de potencial e a ideia de “empurrão elétrico”.

Lei de Ohm

Relaciona tensão, corrente e resistência.

Potência elétrica

Ajuda a entender consumo, calor e transformação de energia.

Resistores em série e paralelo

Mostra como vários resistores se comportam juntos.

Condutores e isolantes

Explica por que alguns materiais conduzem melhor do que outros.

Aplicações da eletricidade

Leva o conteúdo para o cotidiano e para problemas reais.

Quiz de revisão

Use este quiz para verificar se você distinguiu corretamente elétrons, corrente convencional, tensão e papel dos componentes do circuito.

1. Em um condutor metálico, qual é o sentido do movimento real dos elétrons?

2. A corrente convencional é representada em qual sentido?

3. O que a tensão representa em um circuito?

4. Qual é o papel do resistor como carga do circuito?

5. Qual alternativa mostra corretamente a relação entre elétrons e corrente convencional?

Resultado: responda às questões e clique em “Verificar respostas”.
